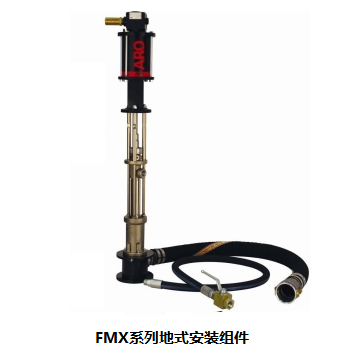

某些切閥泵和雙球泵可以和5加侖單立柱裝置、5加侖雙立柱裝置、55加侖雙立柱裝置、地式安裝裝置及升降機構、壓盤等組成不同的系統，滿足多種輸送及擠壓場合的應用。
推薦附件
擠注槍
651500 用于物料粘度高于 200,000 cP 3/8” (F) 進口
651533 用于低到中等粘度流體 1/4” NPS (M) 進口
擠注槍槍嘴
66541-6 孔徑 .063” (1.63 mm), 66541-9 孔徑 .093” (2.36 mm),
66541-2 孔徑 .125” (3.17 mm)
萬向節
636085 直型, 3/8” (M) x 3/8” (F) / 氯丁橡膠纖維 / 8,000 psi (552 bar) 最大工作壓力
636088 360° Z型, 3/8” (M) x 3/8” (F) / 氯丁橡膠纖維 / 8,000 psi (552 bar) 最大工作壓力
75364 直型,與651533 流體槍搭配使用 / 1/4”-18 NPTF x 1/4”-18 NPSM / 10,000 psi (690 bar) 最大工作壓力
物料過濾器
1” F (2) 進口 3/8” F (3) 出口 / 6,000 psi (414 bar) 最大壓力 / 鑄鐵
651418-40-B 為 40 目 (375 微米)
651418-70-B 為 70 目 (200 微米)
3/4” 流體調壓器
651780-C1B-B 調壓范圍 750 – 2,500 psi (52 – 173 bar) / 6,000 psi (414 bar) 最大進口壓力 / 碳鋼
651780-C1C-B 調壓范圍 2,000 – 5,000 psi (138 – 345 bar) / 6,000 psi (414 bar) 最大進口壓力 / 碳鋼
651780-C3B-B 調壓范圍 750 – 2,500 psi (52 – 173 bar) / 6,000 psi (414 bar) 最大進口壓力 / 不銹鋼
651780-C3R-B 調壓范圍 750 – 5,000 psi (52 – 345 bar) / 6,000 psi (414 bar) 最大進口壓力 / 不銹鋼

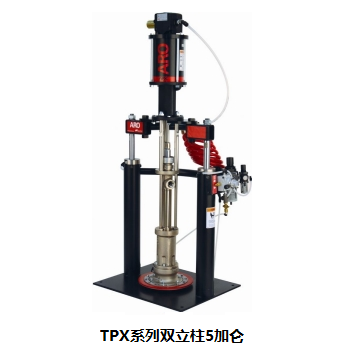

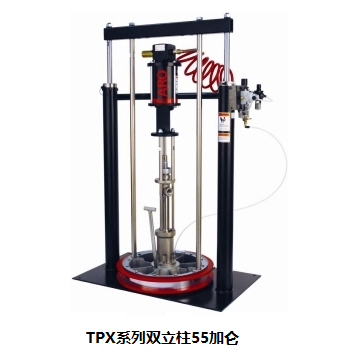

雙立柱裝置
型號及規格 | 進氣壓力范圍Bar | 泵壓力比 | 流體壓力范圍Bar | 最大流量(升) | 材質 | 泵結構 | 容積 |
NP443R01-1 | 30-150 (2-10.2) | 43:1 | 1290-6450 (87.7-438-7) | 0.7 (2.6) | 碳鋼 | Chop Check | 5-加侖 |
NP421R-02-P43 | 30-150 (2-10.2) | 30:1 | 900-4500 (61.2-306.1) | 41.9 (11) | 不銹鋼 | 2-球 | 55-加侖 |
NP422R-02-P43 | 30-150 (2-10.2) | 22:1 | 660-3300 (44.8-224.4) | 1.9 (7.2) | 不銹鋼 | 2-球 | 55-加侖 |
NP424R-02-P43 | 30-150 (2-10.2) | 11:1 | 330-1650 (22.4-112.2) | 3.7 (13.9) | 不銹鋼 | 2-球 | 55-加侖 |
NP431R-02-P43 | 0-150 (0-10.2) | 23:1 | 0-3690 (0-254.5) | 1.8 (6.9) | 碳鋼 | Chop Check | 55-加侖 |
NP434R-02-P43 | 30-120 (2-8.1) | 12:1 | 360-1800 (24.4-122.4) | 3.3 (12.4) | 碳鋼 | Chop Check | 55-加侖 |
NP621R-02-P43 | 30-100 (2-6.8) | 60:1 | 1800-6000 (124-408) | 1.3 (4.9) | 不銹鋼 | 2-球 | 55-加侖 |
NP622R-02-P43 | 30-120 (2-8.1) | 45:1 | 1350-5400 (92.8-367.3) | 1.9 (7.2) | 不銹鋼 | 2-球 | 55-加侖 |
NP624R-02-P43 | 30-150 (2-10.2) | 23:1 | 690-3450 (46.9-234.6) | 3.7 (13.9) | 不銹鋼 | 2-球 | 55-加侖 |
NP631R-02-P43 | 30-120 (2-8.1) | 46:1 | 1380-6900 (93.8-469.3) | 1.8 (6.4) | 碳鋼 | Chop Check | 55-加侖 |
NP634R-02-P43 | 30-120 (2-8.1) | 23:1 | 690-3450 (46.9-234.6) | 3.3 (12.4) | 碳鋼 | Chop Check | 55-加侖 |
NP834R-02-P4D | 30-120 (2-8.1) | 44:1 | 132-5280 (8.9-359.1) | 3.8 (14.3) | 碳鋼 | Chop Check | 55-加侖 |

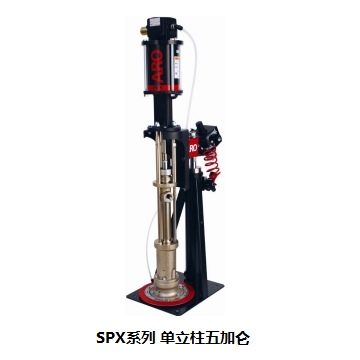

單立柱裝置
型號及規格 | 進氣壓力范圍Bar | 泵壓力比 | 流體壓力范圍Bar | 最大流量(升) | 材質 | 容積 | 包含附件 |
NP322R01-1 | 30-150 (2.1-10.2) | 22:1 | 660-3300 (44.8-244.4) | 1.0 (3.78) | 碳鋼 | 5-加侖 | Hold Down Kit |
NP322R02-1 | 30-150 (2.1-10.2) | 22:1 | 660-330 (44.8-244.4) | 1.0 (3.78) | 不銹鋼 | 5-加侖 | Hold Down Kit |
650542-1 | 30-150 (2.1-10.2) | 43:1 | 1290-6450 (87.7-438-7) | 0.9 (.4) | 碳鋼 | 5-加侖 | Hold Down Kit |
650542-2 | 30-150 (2.1-10.2) | 43:1 | 1290-6450 (87.7-438-7) | 0.9 (3.4) | 不銹鋼 | 5-加侖 | Hold Down Kit |
650543-1 | 30-150 (2.1-10.2) | 43:1 | 1290-6450 (87.7-438.7) | 0.09 (3.4) | 不銹鋼 | 5-加侖 | Hold Down Kit |
